首页 > 产品目录 > 直线导轨 > AGH..SA(CA) AGW..SA(CA) > AGH..SA(CA) AGW..SA(CA)1

Download PDF 下载PDF文件     打印此页面     Email Email发送此页面     Save To Favorites 添加到收藏夹

AGH..SA(CA) AGW..SA(CA)1


在以下每个系列左侧的方框中请先打对勾选择一个系列，然后即可执行该页面其它功能的操作。
根据技术参数检索
  • 实物图

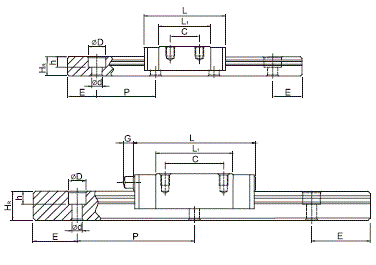

  • 2D图纸
AGH..SA(CA) AGW..SA(CA)1
AGH..SA(CA) AGW..SA(CA)1



提交需求

系列对比

   总共15条，当前为第 1条到第15条
1

选择

品牌

轴承型号

组件尺寸(mm)

滑块尺寸(mm)

滑动轴尺寸(mm)

滑动轴的螺栓大小

动载荷C(kgf)

静载荷(kgf)

静力矩(kgf-m)

重量

H

H1

N

W

B

B1

C

L1

L

G

M×ι

T

H2

WR

HR

D

h

d

P

E

MO

MX

MY

滑块(kg)

滑动轴(kg/m)
ASMI LGH 15CA 28 4.5 95 34 26 4 26 39.6 60.6 5.3 M4*5 6 8.5 15 14 7.5 5.3 4.5 60 20 M4*16 1040 1680 13.5 11 11 0.21 1.47
ASMI LGH 20CA 30 5 12 44 32 6 36 52.7 77.3 12 M5*6 8 7.1 20 15 9.5 8.5 6 60 20 M5*16 1650 2670 28.1 22.8 22.8 0.37 2.08
ASMI LGH 20HA - - - - - - 50 67 91.6 - - - - - - - - - - - - 2100 3400 35.7 35.9 35.9 0.46 -
ASMI LGH 25CA 40 6.5 12.5 48 35 6.5 35 57.6 85.6 12 M6*8 8 11.2 23 20 11 9 7 60 20 M6*20 2410 3880 46.6 37.2 37.2 0.59 3.15
ASMI LGH 25HA - - - - - - 50 76.6 104.6 - - - - - - - - - - - - 3210 5180 62.2 63.6 63.6 0.78 -
ASMI LGH 30CA 45 7 16 60 40 10 40 72 104.4 12 M8*10 8 10.5 28 23 14 12 9 80 20 M8*25 3380 5460 79.3 61.2 61.2 1.04 4.41
ASMI LGH 30HA - - - - - - 60 93 125.4 - - - - - - - - - - - - 4400 7100 103 100.4 100.4 1.33 -
ASMI LGH 35CA 55 8 18 70 50 10 50 82 118.4 12 M8*12 10 15 34 25 14 12 9 80 20 M8*25 4180 6740 118.1 84.4 84.4 1.72 5.93
ASMI LGH 35HA - - - - - - 72 105.8 142.2 - - - - - - - - - - - - 5430 8770 153.5 138.4 138.4 2.24 -
ASMI LGH 45CA 70 10 20.5 86 60 13 60 99.6 139.2 12.9 M10*17 15 21 45 32 20 17 14 105 225 M12*35 6020 9710 223.5 141.3 141.3 3.16 10.01
ASMI LGH 45HA - - - - - - 80 133 172.6 - - - - - - - - - - - - 8430 13600 312.8 259.2 259.2 4.28 -
ASMI LGH 55CA 80 13 23.5 100 75 12.5 75 115.8 164.8 12.9 M12*18 17 22 53 40 23 20 16 120 30 M14*45 9740 13320 384.9 280.9 280.9 5.3 14.82
ASMI LGH 55HA - - - - - - 95 154.7 203.7 - - - - - - - - - - - - 11810 18510 489.8 442.7 442.7 6.4 -
ASMI LGH 65CA 90 19 31.5 126 76 2.5 70 138.6 197.6 12.9 M16*20 25 20 63 48 26 22 18 150 35 M16*50 14940 20990 738.8 579 579 7.3 21.26
ASMI LGH 65HA - - - - - - 120 187.6 246.6 - - - - - - - - - - - - 18390 27390 1007.5 1040.8 1040.8 9.3 -
>>
<<
   总共15条，当前为第 1条到第15条
